案例简介
巩义市富成机械厂关于内蒙热电公司40T炉气力输灰、灰库及灰库系统进行设计，并提供输灰设备和安装调试，就气力输灰和灰库及灰库设备建设项目的有关技术要求进行了详细的论述，做出以下方案。 本技术方案适用于热电公司40T炉气力输灰、灰库系统。它包括气力输灰系统及灰库的功能设计、结构、性能、安装、试验和检修等方面的技术要求。具体方案要根据用户具体要求进行设计。

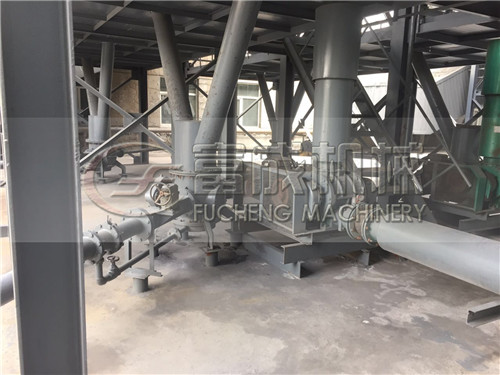

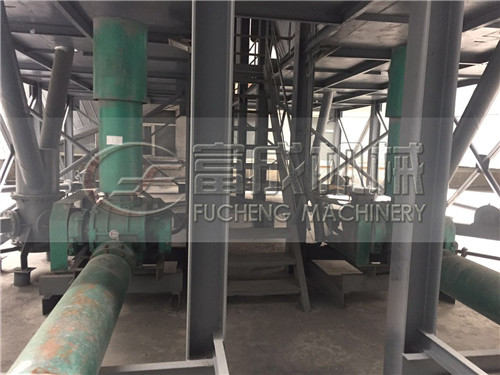

热电公司新建一台40t循环流化床锅炉，该锅炉的粉煤灰收集系统采用电、袋除尘器，一、二电场为电除尘，三电场为布袋除尘，该系统共三个集灰斗，集灰斗出口标高约4-4.5米，新建200m³钢制灰库一座，除尘器至灰库中心线约50米，提升高度约20米，输灰系统设置PLC控制柜，控制柜放于主厂房电子设备间，上位机安装于主控室内。
工艺流程

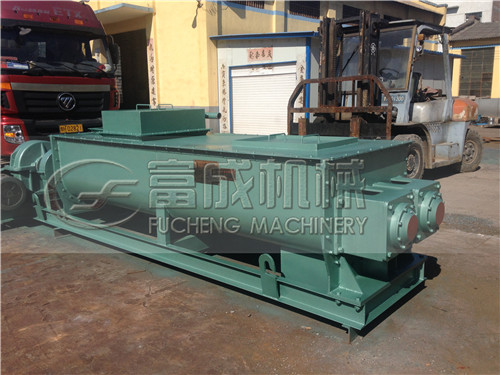

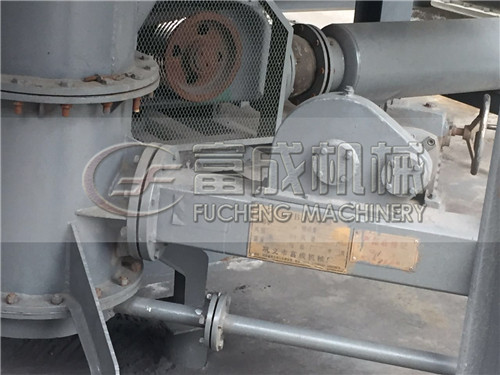

灰库的卸灰采用两种方式（见附图）即：干法排放和湿法排放，粉煤灰储库设有一个出灰口，在出灰口处装置细灰闸门及电动给料机，便于检修、稳定给料，在二层平台上装置双轴加湿搅拌机和汽车散装机。
系统技术参数及技术要求
1、1×40t/h流化床锅炉1台，本次新增输灰系统、灰库及灰库系统。
2、该炉的粉煤灰收集系统采用电、布除尘，除尘器型式为一、二电场为电除尘，三电场为布袋除尘。
3、该炉除尘器集灰斗出口标高（对零米）约4-4.5米，各集灰斗中心距为4米，收灰总量约为3.4t/h。
4、各集灰斗灰量分布为：75%:15%:10%。
5、灰库容量：约200m3，二层平台高度约5米。
6、输送当量距离约100米，提升高度约20米。
7、灰库出灰形式采用：加湿搅拌系统及干灰散装系统。

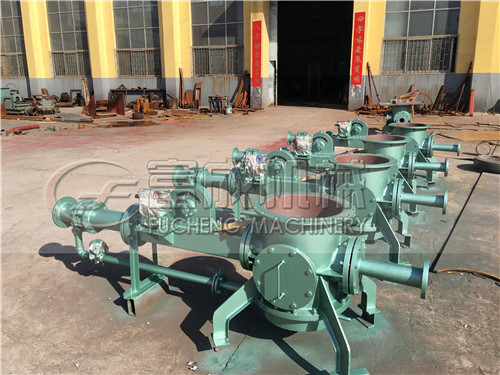

8、输灰采用低压气力输送系统，将三个集灰斗的灰送至灰库。
9、输灰及灰库控制系统均采用PLC控制。
用户反馈
富成机械厂为我公司量身设计的气力输灰系统方案非常简洁、高效，整个项目的运营成本较低，系统运行较稳定可靠，粉煤灰得到了有效的输送利用，而且是使用过程中无扬尘和噪音污染，完全符合国家环保要求标准，这次合作完全达到了我们的预期要求，以后还会继续选择富成机械厂为合作对象。
