508真空压力释放阀

508真空压力释放阀

免费咨询

产品简介|产品参数|在线留言

压力: 7.69X10-3kgf/cm2

真空: 2.2X10-3kgf/cm2

【应用范围】:主要用于各种气力输送系统的配套产品。

拨打电话立享优惠:0371-64560678

508真空压力释放阀概况

 508真空压力释放阀是巩义市富成机械厂气力输送设备配件中的明星产品,进过多年研制和技术改进,广泛应用于各类企业的灰库排气,调节压力等领域,深受广大用户的信赖和好评。508真空压力释放阀又名灰库释放阀或灰库真空释放阀。布置于储灰库顶部,在灰库进气、排气超压和不正常的温度变化时,保护储灰库不受过量的正压和负压的影响。

508真空压力释放阀工作原理

508真空压力释放阀适用于油浸式电力变压器,电力电容器及有载分界开关等,用来保护油箱。当油浸式变压器在运行中出现故障时,由于线圈过热,使一部分变压器油汽化,变压器油箱中压力迅速增加,这时压力释放阀在2ms内迅速动作,保护油箱不致变形或爆裂。油箱内的压力再升高而达到开启压力时,压力释放阀就再次动作,直到油箱内的压力降到正常值。由于压力释放阀动作后能可靠关闭,油箱外的水和空气不能进入油箱,变压器内部不会受大气污染。

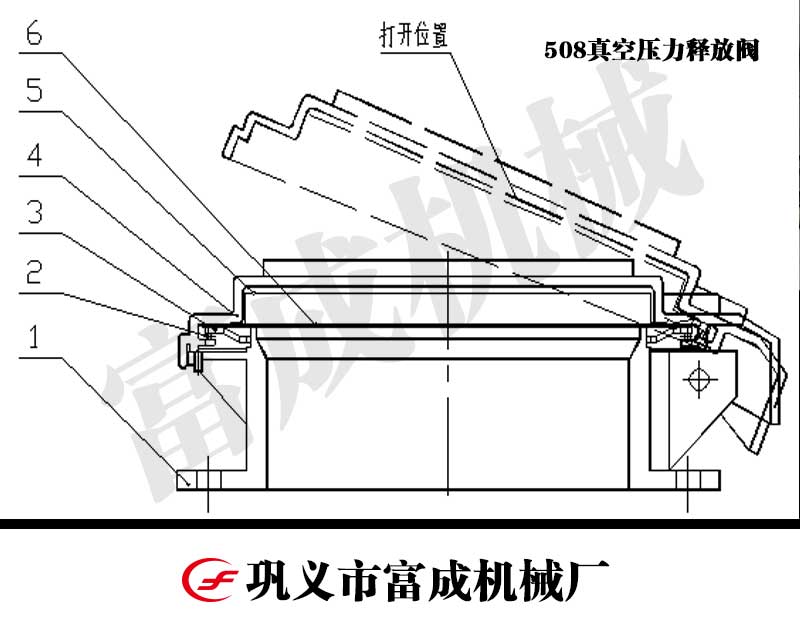

508真空压力释放阀结构
  主要有阀盖、上阀体、下阀体、挡环、弹簧、真空环、隔膜垫等组成。


1

阀 座

4

阀 盖

2

挡环弹簧

5

真空环

3

挡 环

6

隔 膜


508真空压力释放阀主要特点
  1、本设备采用大通径的排气口(508mm),排气口上盖采用铝合金,重量轻,对压力变化反应灵敏。利用阀盖重量来设定开启压力,即使通过长期工作,也能确保开启压力正确可靠。
  2、采用铝合金和铸铁结构,耐腐蚀,耐老化。
  3、结构简单,正常工作中无维修工作量。
  4、真空释放阀动作灵活可靠。


技术参数

508真空压力释放阀主要技术参数

型号

508

口径

Φ508

标准透气

设定值

压力

7.69X10-3kgf/cm2

真空

2.2X10-3kgf/cm2

透气值

压力

26.36X10-3kgf/cm2

真空

8.8X10-3kgf/cm2
